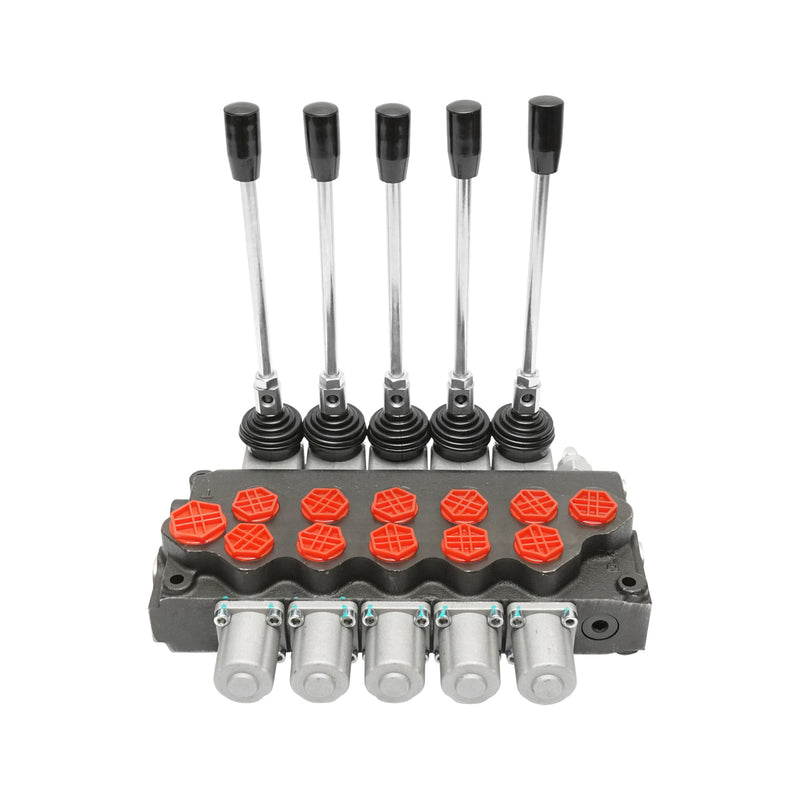

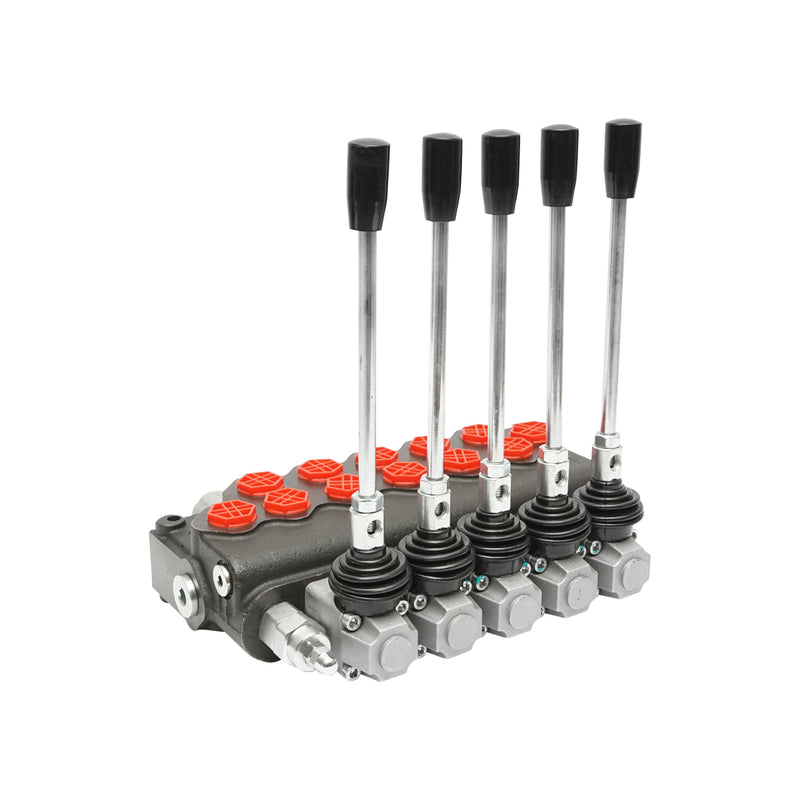

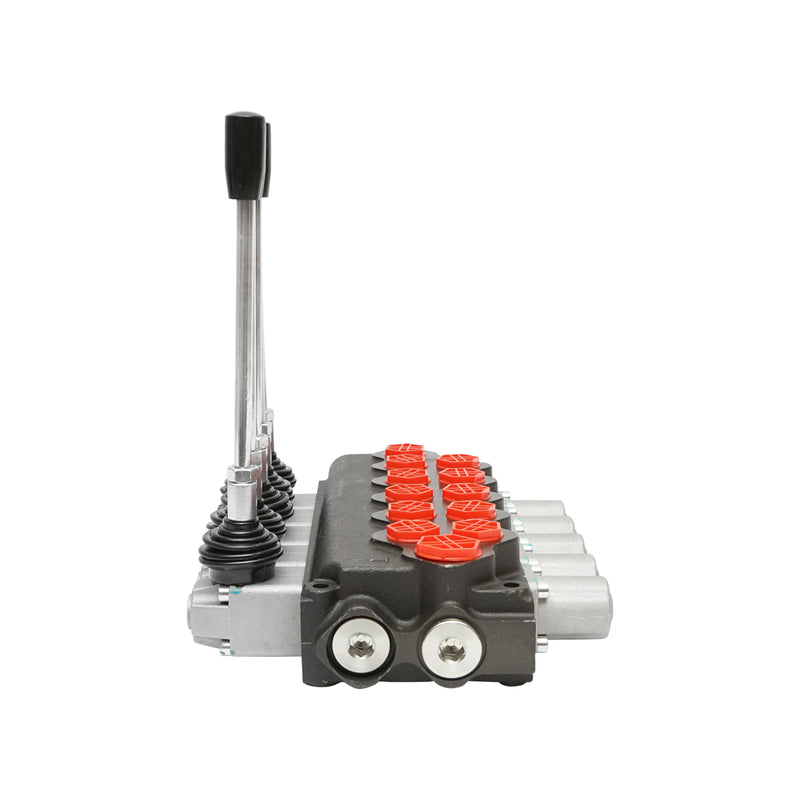

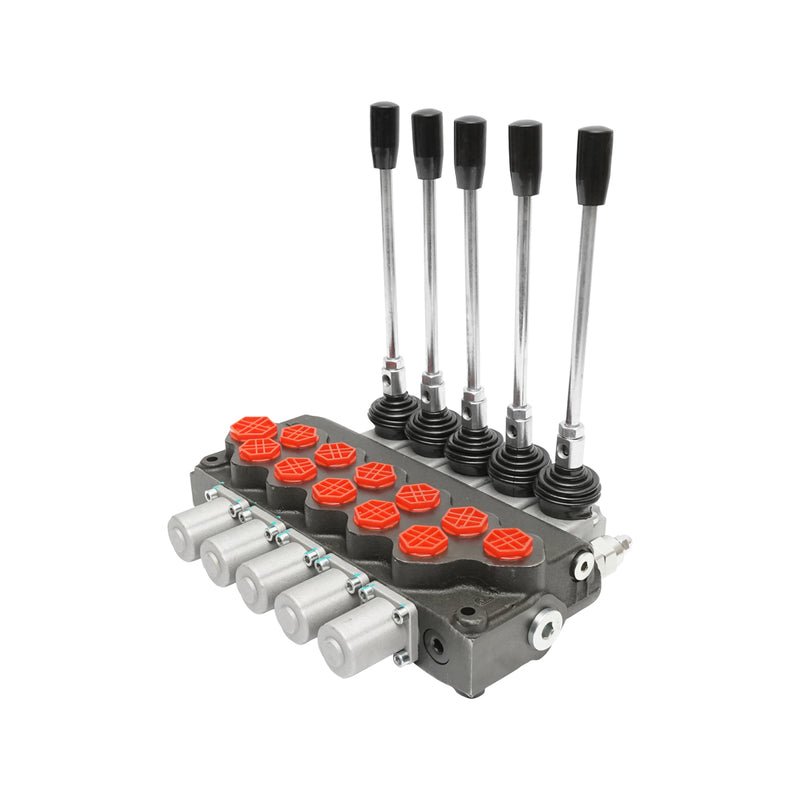

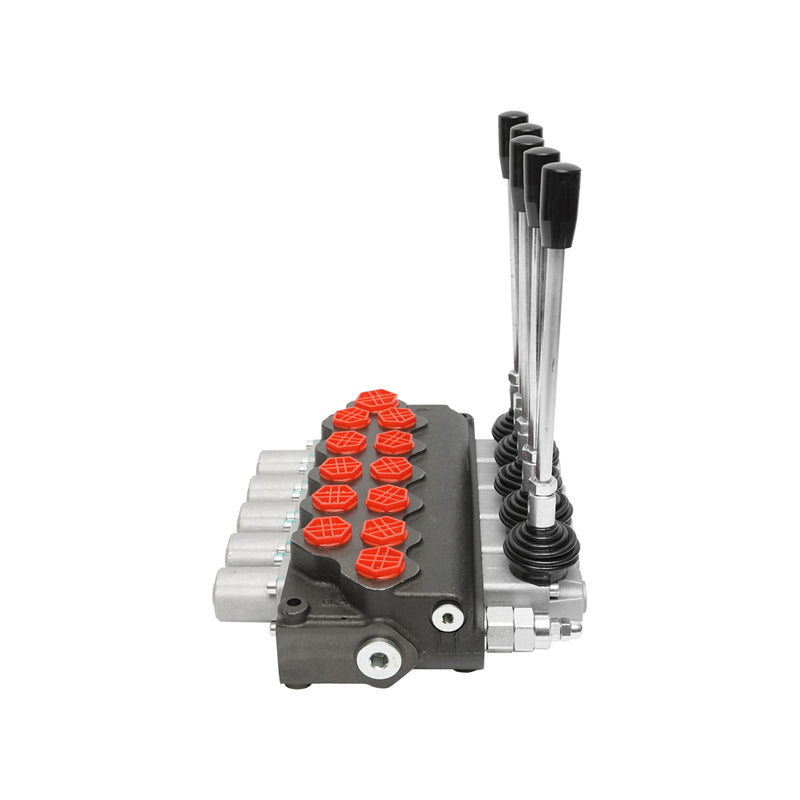

- Distributore idraulico monoblocco a 5 leve, modello SD11, con valvola di sicurezza. Comanda fino a cinque utenze idrauliche di trattori, caricatori e macchine agricole.
- Leve: 5; Valvola di sicurezza: sì; Portata nominale: 70 l/min; Pressione P-N: 250 bar; Pressione A-B: 310 bar; Pressione T: 30 bar; Porte P e A-B: M22 x 1,5; Porta T: M27 x 2; Temperatura olio: -15 / +70 °C; Materiale: ghisa / acciaio; Peso: 17,2 kg.
- Ideale per officine oleodinamiche, costruttori di attrezzature, meccanici agricoli e agricoltori. Si usa nell'installazione di caricatori frontali, gru e attrezzature idrauliche o per sostituire un distributore che trafila.
- Cinque comandi in un solo corpo con valvola di massima integrata; pressioni, portata e filettature dichiarate per dimensionare l'impianto.
- Per impianti con portata e pressioni compatibili con i dati dichiarati e raccordi M22 x 1,5 (P, A-B) e M27 x 2 (T); ingombri 70 x 90 x 310 x 280 mm. L'installazione richiede competenze oleodinamiche.
Introduzione
Gru, caricatore, ribaltabile: quando le attrezzature idrauliche aumentano, serve un distributore che le comandi tutte da un unico punto.
Come funziona
L'olio entra dalla porta P; ogni leva lo indirizza alle porte A o B della propria utenza e il ritorno va al serbatoio dalla porta T, mentre la valvola di sicurezza limita la pressione massima.
Compatibilità e applicazioni
Trattori, caricatori frontali, gru, spaccalegna, rimorchi ribaltabili e attrezzature idrauliche. Lavora con pompa, serbatoio, tubi idraulici, cilindri a doppio effetto e motori idraulici.
Contesto d'uso
Un costruttore di attrezzature monta il distributore su una gru forestale per comandare rotazione, bracci e pinza.
Cosa aiuta a prevenire
Sovrapressioni dannose per pompa, tubi e cilindri.
Benefici
Centralizza il comando di più utenze idrauliche in modo sicuro.
Caratteristiche tecniche
- Leve: 5
- Valvola di sicurezza: sì
- Portata nominale: 70 l/min
- Pressione P-N: 250 bar
- Pressione A-B: 310 bar
- Pressione T: 30 bar
- Porte P e A-B: M22 x 1,5
- Porta T: M27 x 2
- Temperatura olio: -15 / +70 °C
- Materiale: ghisa / acciaio
- Peso: 17,2 kg
Domande frequenti
D: Che raccordi servono?
R: Raccordi M22 x 1,5 per le porte P e A-B e M27 x 2 per il ritorno T.
